什么是AOC有源光缆？有哪些分类？
发布时间：
2019-04-30
AOC有源光缆是一款面向短距离多重通道数据通信和互连应用所设计的高效集成型电缆组件产品，通信距离由1到100米，适用于超级计算机与基于InfiniBand标准的SDR、DDR和QDR等场所。并且AOC有源光缆与互联铜缆相比拥有许多的优势，比如在系统链路上的传输功率更低，重量仅为直连铜缆四分之一，体积略为铜缆的一半，并且在机房布线系统中具有更好的空气流动散热性，光缆的弯折半径比铜缆做得更小，传输距离更远，且产品传输性能的误码率也更优。
什么是AOC有源光缆?
AOC有源光缆是一款面向短距离多重通道数据通信和互连应用所设计的高效集成型电缆组件产品，通信距离由1到100米，适用于超级计算机与基于InfiniBand标准的SDR、DDR和QDR等场所。并且AOC有源光缆与互联铜缆相比拥有许多的优势，比如在系统链路上的传输功率更低，重量仅为直连铜缆四分之一，体积略为铜缆的一半，并且在机房布线系统中具有更好的空气流动散热性，光缆的弯折半径比铜缆做得更小，传输距离更远，且产品传输性能的误码率也更优。
AOC光缆有哪些分类?
1：10G SFP+ AOC
10G SFP+ AOC是一种高数据速率并行有源光缆，采用高可靠性850nm的VCSEL技术，克服了传统铜缆的带宽限制，最远可达150米。
产品特性：
• 10Gb/s串行光纤接口
• 850nm高速VCSEL和PIN接收器
• OM2/OM3 MM光纤支持10Gb/s的传输距离，最远可达150米
• 符合SFP+ MSA和SFF-8432标准
• 通过EEPROM支持串行ID功能
• 操作温度0至+70°
• 电源电压3.3V
• 功耗200mW
• 符合RoHS标准
2：25G SFP28 AOC
25G SFP28有源光缆是用于25GB以太网(25GbE)的SFP28主动光缆，25G SFP+ AOC电缆为短距离的SFP28直连铜缆(DAC)和SFP28收发器光学器件提供了理想的替代解决方案，它们设计用于数据中心网络应用的高速、高密度和低功耗。
产品特性：
• 支持25Gb/s的聚合比特率
• 850nm VCSEL
• 接收器和发送器通道上的内部CDR电路
• 每端最大功耗1W
• OM3 MMF的最大链路长度为70米，OM4 MMF的最大链路长度为100米
• 符合SFP28 MSA标准的高密度连接器
• 工作温度范围：0至70°C
• 单3.3V电源
• 符合RoHS-6标准

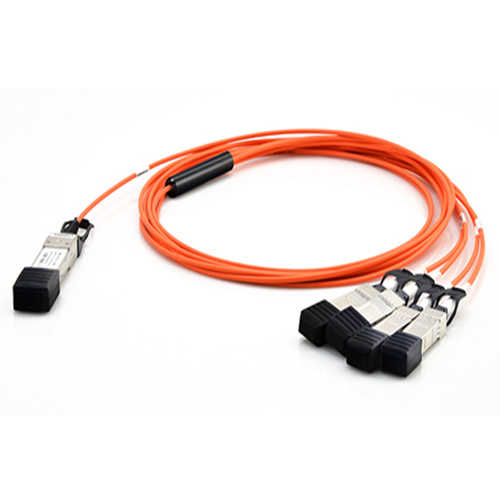

3：QSFP-4SFP-AOC-40G
40G QSFP有源光缆(AOC)是一种用于短距离多通道数据通信和互连应用的高性能集成电缆。它在每个方向上集成了四个数据通道，具有40Gbps聚合带宽，每个通道可以10 Gbps运行，长度范围从1到100米。
产品特性：
• OM3/OM4 MMF光缆
• 全双工4通道850nm并行有源光缆
• 传输数据速率高达每个通道10.3Gbit/s
• 符合SFF-8436标准的QSFP+ 外壳和热插拔电气接口。
• 管理接口和通过I2C的数字诊断监视(DDM)
• 4通道850nm VCSEL阵列
• 4通道 PIN光电探测器阵列
• 通过EEPROM支持串行ID功能
• 操作温度0ºC至+70ºC
• 3.3V电源电压
• 符合RoHS 6

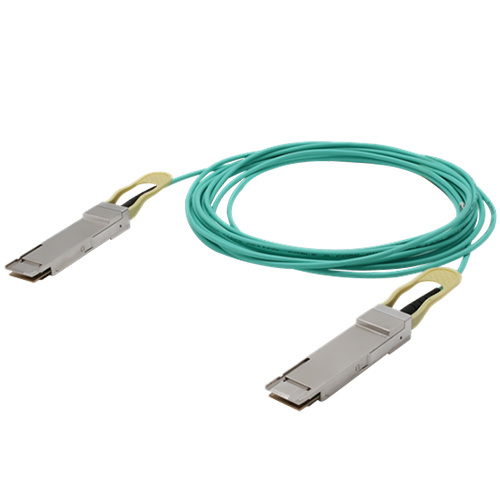

4：QSFP+AOC - 56G
56Gb/s QSFP+ AOC是QSFP+接口的将电信号转化成光信号传输有源光缆，模块内部设置有光电转换装置，传输距离可达100米，产品具有四个通道，每个通道传输速率高达14Gb/s，聚合的速率达到56Gb/s，其低功耗，低误码率，易管理，高性能特点广泛适用于万兆网卡，万兆交换机，万兆服务器，超级计算机，云计算，云存储网络等的中短距离高速互联。
产品特性：
• 传输数据速率高达每个通道14.3Gbit/s
• 符合QSFP+ MSA&SFF-8661标准
• 符合QSFPMSA和IEEE802.3bj/56GBASE-SR4的标准
• 热插拔电气接口
• 差分交流耦合高速数据接口
• OM3/OM4可达100米的多模光缆
• 4通道850nm VCSEL阵列
• 4通道PIN光电探测器阵列
• 通过EEPROM支持串行ID功能
• 管理界面和数字诊断
• 低功耗
• 3.3V电源电压
• 操作箱温度0°C至+70°C
• 符合RoHS
5：QSFP28+AOC-100G
100G AOC有源光缆是指在光缆两端的光收发器提供光电转换以及光传输功能，传输速率达到100Gb/s.并且AOC有源光缆是由两个光收发器和一根光缆跳线组成。
产品特性：
• 传输数据速率高达每个通道14.3Gbit/s
• 符合QSFP+ MSA&SFF-8665标准
• 符合IEEE802.3bj和100GBASE-SR4的标准
• 热插拔电气接口
• OM3/OM4可达100米的多模光缆
• 4通道850nm 25G VCSEL阵列
• 4通道25G PIN光电探测器阵列
• 通过EEPROM支持串行ID功能
• 管理界面和数字诊断
• 功耗小于2.5W
• 3.3V电源电压
• 操作箱温度0°C至+70°C
• 符合RoHS 6
AOC光缆的应用：
有源光缆的应用比较广泛,可在数据中心, 高性能计算机，大容量存储器等设备间进行高速率，高可靠性互连。
京兆联科技有限公司(C-FLINK)专注于高速连接，服务于大数据传输的公司，是一家以DAC铜缆为主导，各类AOC产品和数据线缆为配套的高新技术公司，京兆联科技集设计、研发、生产和销售为一体的技术型企业，产品广泛应用到以太网、数据中心、云计算等大数据传输和高数据计算机群、智能家居等领域，公司秉承“专业、诚信、优质、创新”的宗旨为客户提供ODM和OEM服务。
