弯头Slim SAS内部线缆
发布时间：
2021-09-15
本发明涉及计算机技术领域，尤其是一种弯头Slim SAS内部线缆。过去，Slim SAS内部线缆通常以直头的形状排列在主板上。这种插拔方式往往造成插拔不便，造成主板空间紧张，进而造成使用中的结构性干扰。这种结构方式无疑给用户使用带来了不便，所以如何让线缆更方便插在主板上，占用更少的空间是用户的共同心声。
本发明涉及计算机技术领域，尤其是一种弯头Slim SAS内部线缆。过去，Slim SAS内部线缆通常以直头的形状排列在主板上。这种插拔方式往往造成插拔不便，造成主板空间紧张，进而造成使用中的结构性干扰。这种结构方式无疑给用户使用带来了不便，所以如何让线缆更方便插在主板上，占用更少的空间是用户的共同心声。
鉴于现有技术的缺点，技术人员提供了一种弯头细管作为内部电缆。本实用新型涉及一种弯头细管内电缆，通过以下方式实现，其结构特征在于，包括电缆插头、弯头细管内电缆和主板，电缆插头安装在主板上，电缆插头的插座安装在上端面，弯头细管内电缆弯曲在电缆插头的插座上。

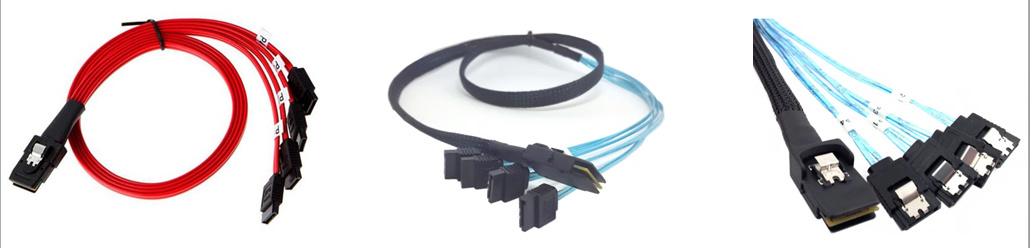

现有的Slim SAS内部线缆连接主板和其他主板的主接口、连接SAS背板上每个SATA接口的子接口以及连接主接口和子接口的电缆。SAS背板上有4个SATA接口，Slim SAS内部线缆的4个子接口分别与4个SATA接口连接，然后子接口通过电缆与主接口连接。主接口有36个引脚，主接口上的每个引脚都通过电缆连接到主板或相应的板卡上。
这些Slim SAS内部线缆使机箱前面板上的信号灯能够显示后面板上硬盘的运行状态。它还包括连接主板和其他板的主接口、连接SAS背板上每个SATA接口的子接口以及连接主接口和子接口的电缆。这种Slim SAS线缆在连接主板和各板的主接口有36个引脚，信号接口通过信号线连接到主接口的A8、A9、AIO、All、B8、B9、BIO和Bll引脚，主接口的这些引脚连接到机箱的前面板。
除了连接主板和其他板的主接口，连接SAS背板上SATA接口的子接口，以及连接主接口和子接口的电缆外，这些Slim SAS内部线缆还有一个读取背板上硬盘运行状态信号的信号接口，通过信号线连接到主接口的相应引脚。与现有技术相比，本发明设计合理，结构简单，能够方便地显示硬盘的运行状态，为硬盘的维护和检修提供了方便，具有很好的推广使用价值。
与现有技术相比，本实用新型具有以下突出的有益效果：解决了主板空间不足的问题，将直Slim SAS线缆改进为弯头Slim SAS内部线缆，解决了使用中因空间狭小造成的结构干扰问题。方便插拔。弯头Slim SAS内部线缆更便于用户在主板上插拔电缆。设计合理，结构简单，可以方便地显示硬盘的运行状态，为硬盘的维护和检修提供方便。
